铝制导轨与定制化解决方案

东莞市腾图铝制品有限公司是一家专业从事精密加工、模具研发设计、金属制造的企业。已获得ISO 9001国际认证，严格执行6S管理体系。引进德国进口设备，产品远销欧美、东南亚等20多个国家，年平均交货量超过500万件。我们以精湛的工艺、快速的响应和全过程的质量检测为核心，为全球客户提供定制化的ODM/OEM解决方案，努力成为国际工业制造领域值得信赖的战略合作伙伴。

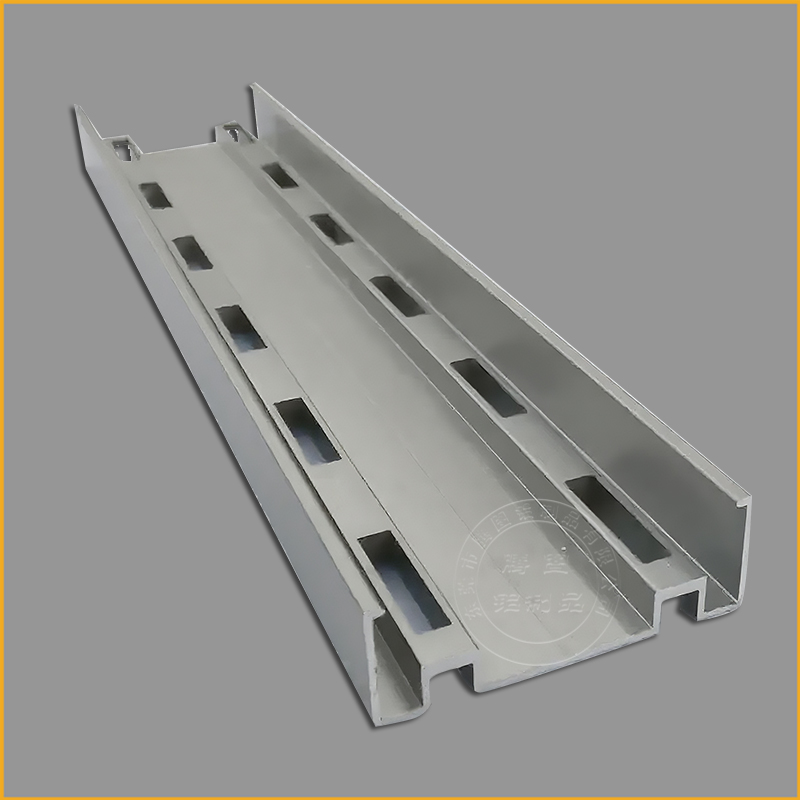

铝制导轨是现代自动化设备与精密机械中实现高精度直线运动的核心基础件。我们提供全系列的标准化及定制化铝导轨产品，涵盖从通用的V型导轨、方型导轨到复杂的集成式多槽导轨和线性模组型材。产品采用高强度铝合金（如6061-T6、6082）为主体，通过精密挤压成型，并结合高精度的机械加工与专用表面处理工艺，确保其在刚度、轻量化和耐腐蚀性之间达到最佳平衡。

我们的核心产品系列与服务：

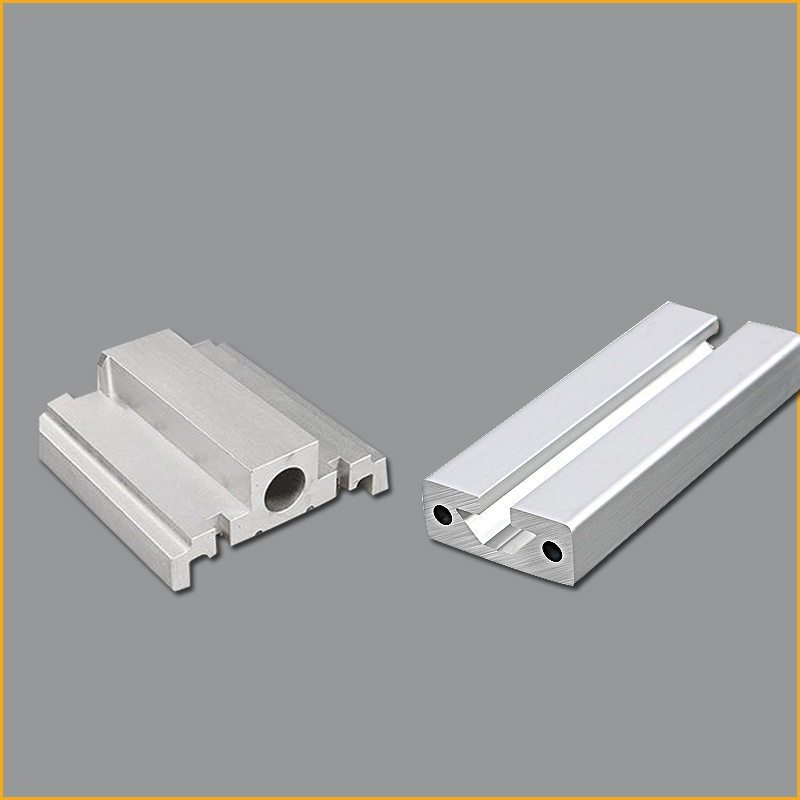

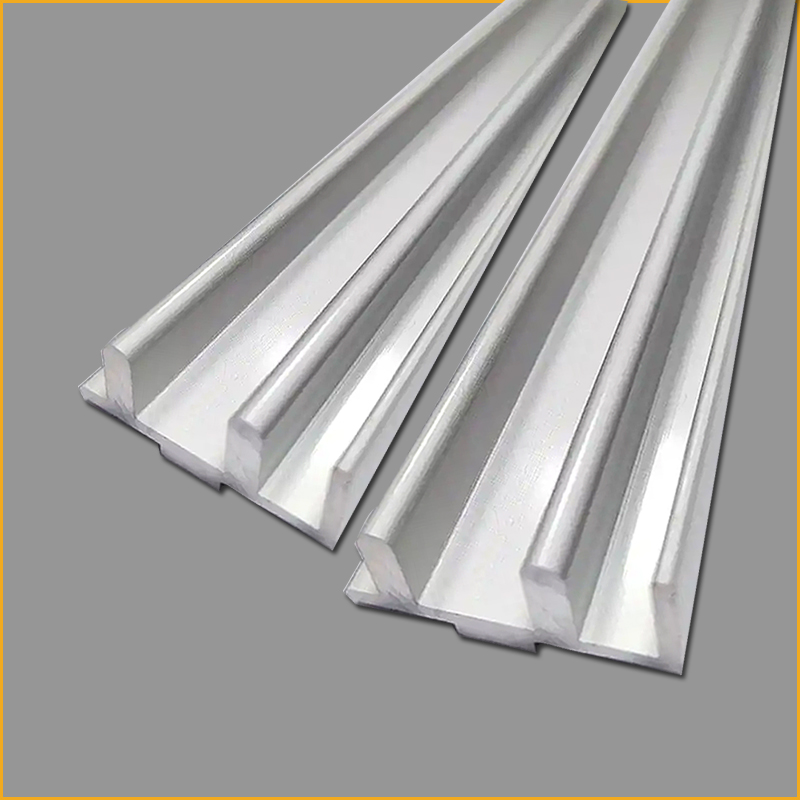

标准型材导轨：包括多种截面尺寸的V型导向轨、平导轨，提供标准的T型槽或螺纹孔安装接口，兼容主流滑块与轴承组件，实现快速选型与装配。

定制化集成导轨：可根据设备布局与功能需求，开发集成了气路管道、电缆拖链安装面、传感器槽或多导向面的一体化导轨型材，减少零件数量，提升设备集成度与刚性。

精密机加工导轨：对导轨的承载面、安装基准面进行高精度铣削、磨削或刮研，实现优异的直线度、平面度与平行度，满足高载荷、高精度的运动需求。

全流程表面处理：提供包括硬质阳极氧化（HV≥400）、喷砂、喷粉、电镀等多种方案，以降低摩擦系数、增强耐磨性与耐化学腐蚀能力。

产品核心优势与性能特点

优化的结构力学设计与轻量化

基于有限元分析（FEA）进行截面优化，在保证高抗弯刚度和抗扭刚度的同时，实现极致的轻量化，有助于提高设备动态响应速度并降低驱动能耗。

卓越的几何精度与尺寸稳定性

核心导向面的加工精度可达直线度≤0.1mm/m，平面度≤0.05mm。通过专业的热处理工艺消除内应力，确保导轨在长期使用和温差变化下的尺寸稳定性，保障定位精度持久可靠。

超耐磨与低摩擦的表面工程 专业的硬质阳极氧化处理可形成厚度达50-80μm的致密硬化层，表面硬度高，耐磨性远超普通铝材。亦可复合特氟龙涂层，实现极低的动态摩擦系数和自润滑特性。

强大的定制集成与快速原型能力 从模具开发到成品交付，我们支持深度定制。可快速响应客户对特殊截面、异形孔位、特定接口的快速打样需求，加速设备研发进程。

铝制导轨应用领域

工业自动化与机器人：线性模组（Linear Module）、机械手臂（Robot Arm）第七轴地轨、自动化生产线输送线体、Pick-and-Place设备机架、工装夹具底座。

精密测量与检测设备：三坐标测量机（CMM）导轨、光学检测平台（Optical Stage）基座、影像测量仪运动轴。

半导体与电子制造：晶圆搬运设备（Wafer Handling）、芯片分选机、SMT设备导轨、洁净室（Clean Room）自动化载体。

医疗与实验室自动化：生化分析仪运动模块、DNA测序仪滑动平台、医疗影像设备（如CT）可移动部件。

高端专业设备：激光加工机（Laser Processing）运动系统、水刀切割平台、精密雕刻机机身、高性能3D打印机框架。

环保认证：

RoHS认证（无铅、无镉等有害物质）

REACH（欧盟化学品安全标准）

质量管理体系：

ISO 9001:2016/ISO 9001：2015（生产过程质量控制）

检测装备：卡尺，大理石平台、量表、 高度仪、影像测量仪

标准包装：拷贝纸+纸箱/珍珠棉包装

定制包装：吸塑盘/珍珠棉+木箱

铝制导轨常见问题解答 (FAQ)

Q1: 铝制导轨与钢制导轨相比，主要优势在哪里？

A: 铝制导轨的核心优势在于高刚度重量比、优异的耐腐蚀性（无需镀铬）和卓越的机加工性，便于集成复杂特征。它更适合追求高速、轻量化、低维护及需要复杂定制截面的应用。钢制导轨则在极端重载、超高硬度要求场合更具优势。

Q2: 硬质阳极氧化和特氟龙涂层，在摩擦学性能上如何选择？

A: 硬质阳极氧化本身具有高硬度和良好耐磨性，但与钢制滑块配对时仍建议使用润滑。特氟龙涂层提供了极佳的干式润滑性能，具有极低的摩擦系数和一定的防粘附特性，适用于无油或低维护环境。两者也可复合使用。

Q3: 如何保证长尺寸导轨（例如超过3米）的直线度？

A: 对于超长导轨，我们采用分段精密加工与专业的拼接工艺。在加工阶段即控制每段的直线度和端面垂直度，并通过高精度平台进行拼接校准，确保全长范围内的累积误差最小化。我们会提供详细的拼接与安装工艺指导。

Q4: 是否可以提供带内置角度调节（如45°或90°）的复合导轨？

A: 可以。通过定制模具，我们可以挤压出具有精确角度的V型或燕尾型复合导向面。这种一体式多角度导轨能简化设备结构，提高系统刚性和装配效率，是我们定制服务的强项。

在精密直线运动领域，导轨的性能直接影响整个系统的精度、速度与可靠性。我们凭借从材料科学到精密制造的全链专业能力，为您提供不仅仅是产品，更是经过工程验证的运动解决方案。选择我们，意味着为您的设备选择了坚实的运动根基与长期稳定的性能保障。

东莞市腾图铝制品有限公司公司长期服务于航空航天、汽车工业、国防军工、医疗器械、精密电子、通信设备等多个高端制造领域，通过数控加工技术生产各类高精度、高可靠性的关键零部件。我们坚持以创新为驱动，依托优质材料、严格公差控制与精益制造体系，保障每一件产品的性能与品质。 在超过十一年的发展历程中，腾图始终以高效响应、稳定质量、可靠交付为核心承诺，在业内积累了坚实的信誉，并持续为客户提供值得信赖的精密制造解决方案。

欢迎上传您的2D/3D图纸，我们的应用工程师将为您进行专业评估并提供详细的制造方案。
