我们如何对每一批铝制品做全流程尺寸与外观检测

 “质量不是检出来的”——这句话在制造业早已不是新鲜理念。但在实际生产中，真正将“过程控制”落地到每一道工序、每一支铝型材的企业并不多。很多工厂仍停留在“做完再检、检出再修”的被动模式，这不仅拉长了交期，更可能让有隐患的产品流入客户现场。 我们坚信：优质铝制品，是“造出来+控出来”的，而不是“挑出来”的。为此，我们针对每一批铝制品，从原材料进厂到成品包装，建立了覆盖全流程的尺寸与外观检测体系。下面为您拆解这套体系是如何运行的。

一、进料检验：从源头截断风险 铝制品的质量起点在原材料。

每批铝棒、铝锭入厂时，我们严格执行：

光谱分析：确认合金牌号（6063、6061、6005等）及关键元素含量

尺寸初检：铝棒直径、长度偏差控制在±0.5mm以内

低倍组织检测：检查晶粒度、偏析、夹渣等内部缺陷

只有三检均合格的批次，才能进入下一道工序。

这一步避免了“因材料问题导致批量报废”的重大损失。

二、冷床与矫直后的外观全检

铝型材经冷却、矫直、定尺锯切后，进入第一道外观人工检查工位。我们的标准是：

表面不允许：气泡、黑线、划伤、腐蚀斑点、焊合线开裂

轻微缺陷：单面深度≤0.1mm、长度≤10mm的轻微擦伤，按客户要求判定是否接受

每支必检：采用连续旋转检查台，工人可观察型材四个面

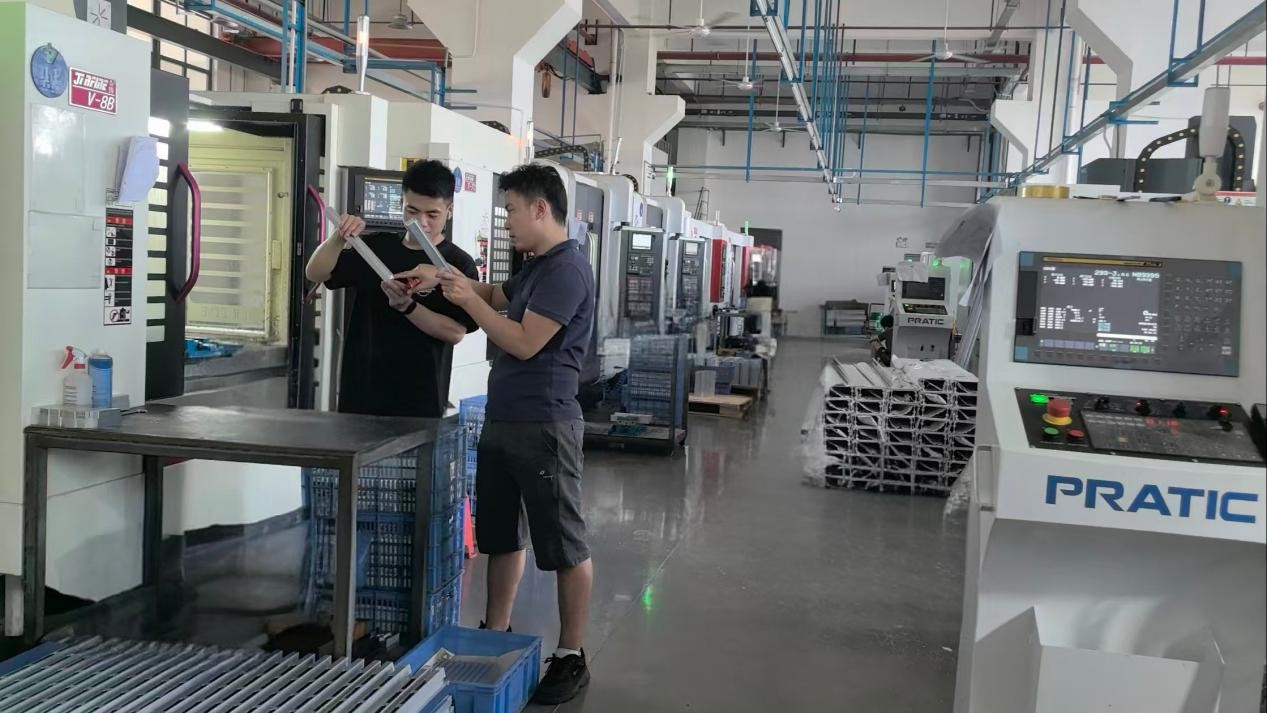

三、精密加工段的尺寸闭环控制

对于需要钻孔、铣槽、攻牙、切割的铝制品，单纯的“末件检验”远远不够。我们实行首件+巡检+末件+量具周期验证的四重机制：

首件全尺寸测量：使用三坐标测量仪或投影仪，记录所有关键尺寸，经QE签字后方可量产

每小时巡检：抽取3-5支，用数显卡尺、高度规、塞规检测加工尺寸

末件对比：每班次结束时，将末件与首件对比，确保刀具磨损未造成尺寸漂移

量具每日点检：所有卡尺、千分尺、通止规均需在标准块上验证，不合格量具立即停用 这一闭环让我们的CNC加工尺寸CPk长期维持在1.33以上。

四、表面处理前后：双重外观狙击

很多铝制品在阳极氧化、喷涂或电泳后，一些微观缺陷会突然显现。因此我们在表面处理前后设置两道独立检测：

处理前（脱脂/碱蚀后）：重点检查是否有前处理导致的过腐蚀、挂具印、水渍斑

处理后（成品前）：在标准光源下（D65，800Lux）逐支检查色差、膜厚、光泽度、针孔、露白

对于氧化着色产品，每批次保留色板比对，色差ΔE＜1.0方可放行。

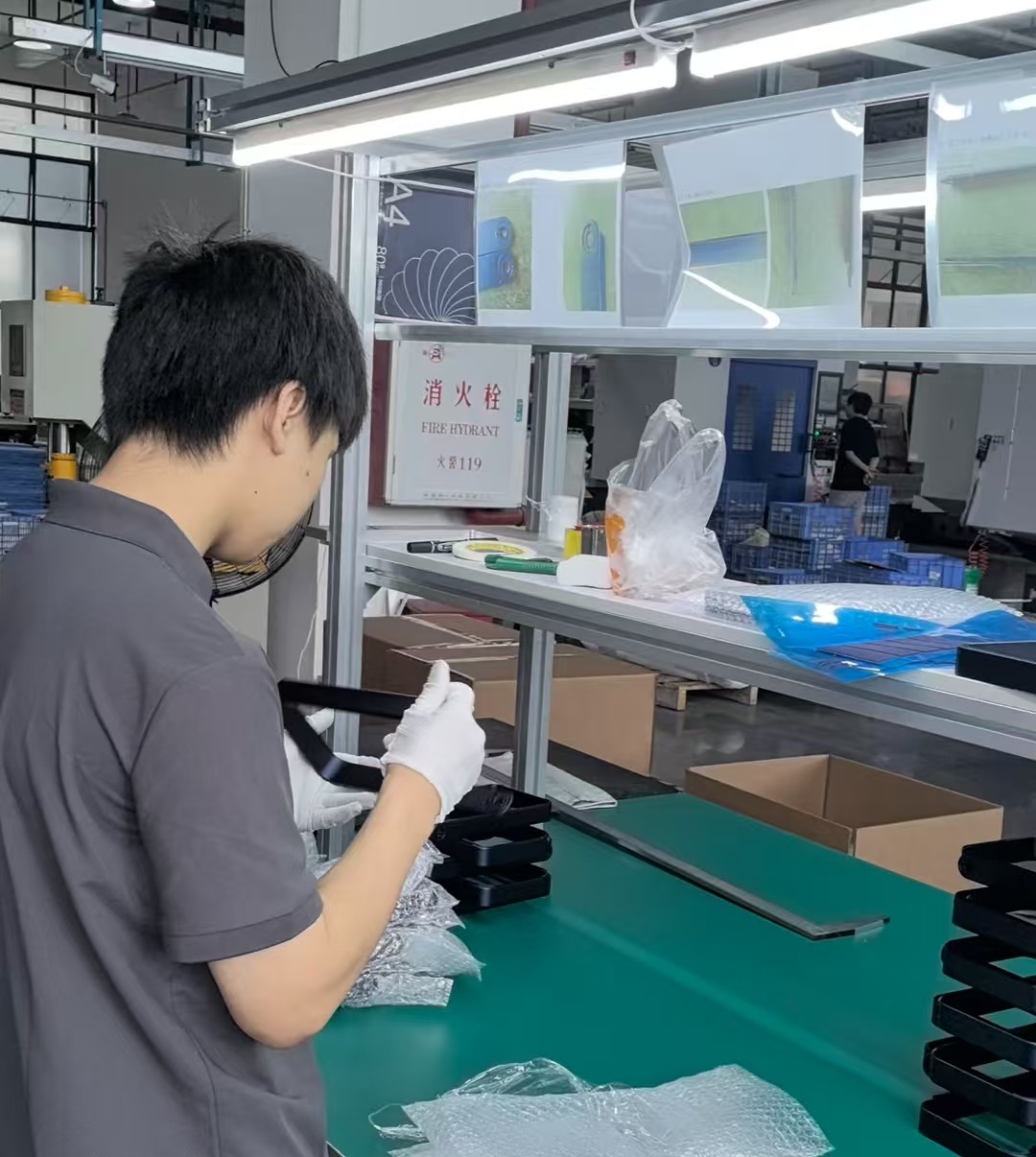

五、包装前的最终抽样与出货放行

最后一道关卡是成品出货检验（OQC）。我们按ANSI/ASQ Z1.4标准进行抽样，检验项目涵盖：

包装完整性（缠绕膜、隔纸、木箱是否牢固） 标识与追溯码是否清晰、与批号对应

客户特殊要求的复测项（如RoHS、盐雾测试、力学性能） 只有OQC判定合格的批次，才会粘贴合格证并生成电子质检报告，随货提供给客户。

为什么“全流程检测”比“最终全检”更可靠？ 一些客户曾问：“为什么不多招几个检验员，在出货前全检一遍？” 答案是：最终全检只能剔除不良，无法预防不良。 当你在包装线发现尺寸超差，可能已有几十支甚至上百支废品正在产线上流转；而全流程检测能在不良刚露头时——比如挤压壁厚偏薄0.02mm——就触发报警，让操作员及时调整，避免批量损失，从“被动检验”走向“主动预防”。

我们不是规模最大的铝加工厂，但我们在过程质量控制上投入了最多的心思。无论您需要：

工业铝型材框架

高精度CNC铝零件

建筑/装饰铝型材

定制异形材

每一批产品都会完整经历上述检测环节。

我们敢承诺：不是“抽检合格”，而是“过程受控，结果自然合格”。 如果您正在寻找一家真正对质量负责的铝制品供应商，欢迎联系我们或现场审核指导。

联系我们，获取您的专属铝制品质量管控方案
